聚丙烯網(wǎng)等離子體表面改性處理對其親水性能的影響

文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發(fā)表時間：2022-08-04

聚丙烯材料因其穩(wěn)定的化學性質(zhì)、較高的物理強度、良好的抗感染性和易于編織等優(yōu)點，作為不可吸收補片被廣泛應(yīng)用于疝修補術(shù)中，但聚丙烯網(wǎng)的表面潤濕性差，不易與親水性材料結(jié)合以改善其表面性能。

提高聚丙烯網(wǎng)表面的親水性能，一般采用等離子體改性處理、紫外光誘導、表面涂覆等方法。等離子體處理技術(shù)因具有節(jié)能環(huán)保、處理效率高、僅對材料表面進行改性而不損傷力學性能等優(yōu)點，已成為改善材料表面性能的重要手段之一。在一定條件下，將處于低氣壓狀態(tài)的氧氣、氮氣、氬氣等氣體分子通過輝光放電激發(fā)為等離子體，等離子體沖擊材料表面后破壞原有化學鍵，通過形成親水性官能團以達到表面改性的目的。

等離子體處理對聚丙烯網(wǎng)表面形貌影響

采用掃描電子顯微鏡對等離子體處理前后聚丙烯網(wǎng)的表面形貌進行了比較，見圖1。由圖可知，未經(jīng)等離子體處理的聚丙烯網(wǎng)表面比較平整光滑，粗糙感不強。在等離子體處理過程中，氣體分子在輝光放電條件下分解為具有較高能量的等離子體，并擊聚丙烯網(wǎng)的表面，從而使聚丙烯網(wǎng)表面呈現(xiàn)出不同程度的凹坑，粗糙感變強。等離子體處理后的聚丙烯網(wǎng)表面發(fā)生了較為明顯的變化。

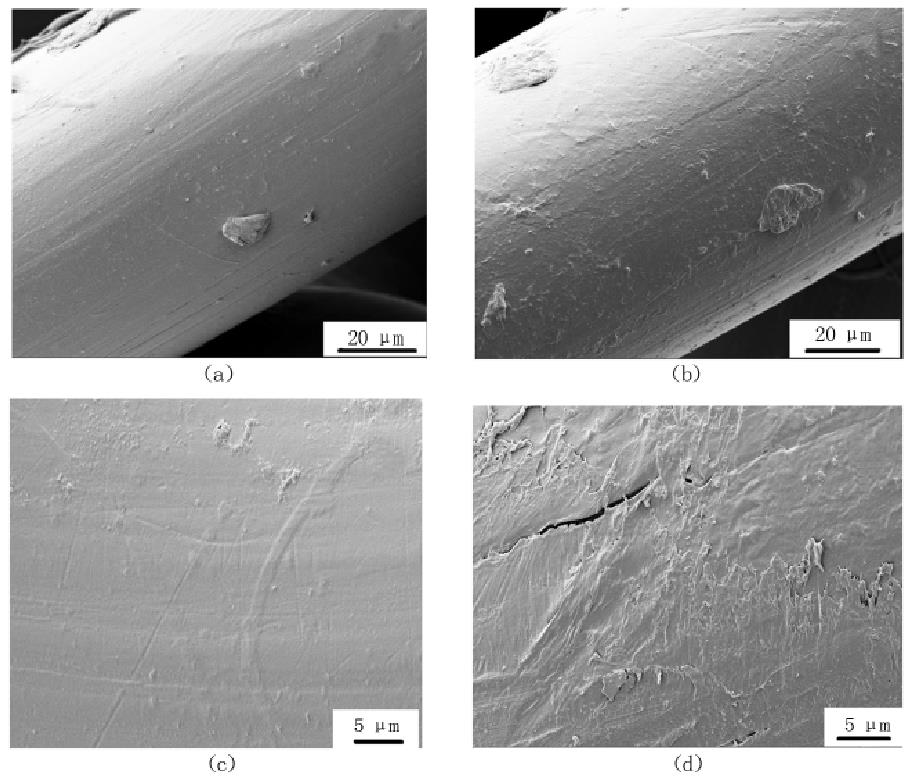

聚丙烯網(wǎng)表面的 SEM 照片 ( a) ，( c) ．等離子體處理前; ( b) ，( d) ．等離子體處理后

等離子處理發(fā)射功率和時間對聚丙烯網(wǎng)表面親水性的影響

當發(fā)射功率一定時，隨著處理時間的延長，聚丙烯網(wǎng)表面的水滴靜態(tài)接觸角變小。當處理時間一定時，發(fā)射功率越大，聚丙烯網(wǎng)表面的接觸角越小。表明隨著發(fā)射功率的增大和處理時間的延長，聚丙烯網(wǎng)表面的親水改性效果越明顯。由圖2可知，處理2min的聚丙烯網(wǎng)表面水滴靜態(tài)接觸角為104．1°，隨著處理時間的延長，聚丙烯網(wǎng)表面的水滴靜態(tài)接觸角下降為39．6°，親水性有了較大改善。處理后的聚丙烯網(wǎng)接觸角越小，說明聚丙烯網(wǎng)表面的親水改性效果越好。

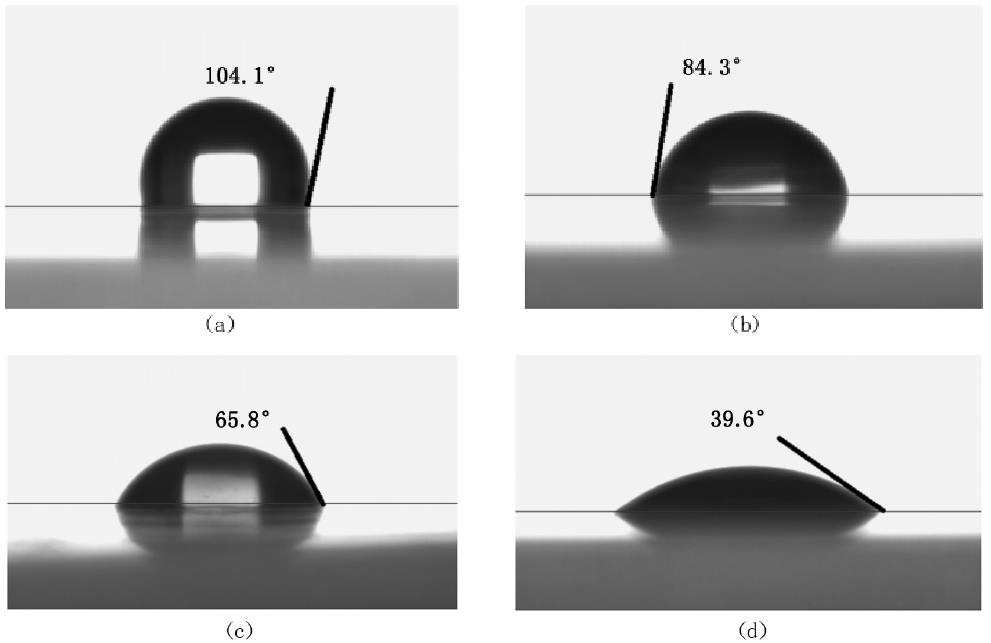

不同等離子體處理時間聚丙烯網(wǎng)表面接觸角水滴圖型

以上就是國產(chǎn)等離子清洗機廠家納恩科技關(guān)于等離子體處理對聚丙烯親水性能的影響的簡單介紹。等離子體表面處理技術(shù)主要是使用氮氣、氧氣等非聚合性氣體產(chǎn)生的等離子體對高分子材料表面進行處理，等離子體與高分子材料表面相互作用生成自由基團，進而在高分子材料表面引入羥基、羧基等官能團，達到改善材料表面親水性的目的。
